金属包覆垫片

金属包覆垫片是一种由外层金属和内层非金属填充材料组成的复合型密封垫片，广泛应用于工业设备的法兰连接中。 其核心结构通过冷作工艺将金属薄板包覆在非金属材料（如石墨、聚四氟乙烯、石棉等）外部，兼具金属的强度与非金属的密封性。

主要特点

耐温耐压：适用温度范围广（-196℃至700℃，氧化性介质中不高于450℃），使用压力通常≤6.4MPa。密封性能：非金属填充材料使垫片在较低压紧力下即可实现有效密封，且回弹力有限，需配合平整法兰面使用。耐腐蚀性：外层金属（如304、316不锈钢）与填充材料（如聚四氟乙烯）的组合可适应多种化学介质。结构多样：可分为平面型（F型）和波纹型（C型），并能定制异形垫片（如椭圆形、方形）以满足特殊设备需求。

应用场景

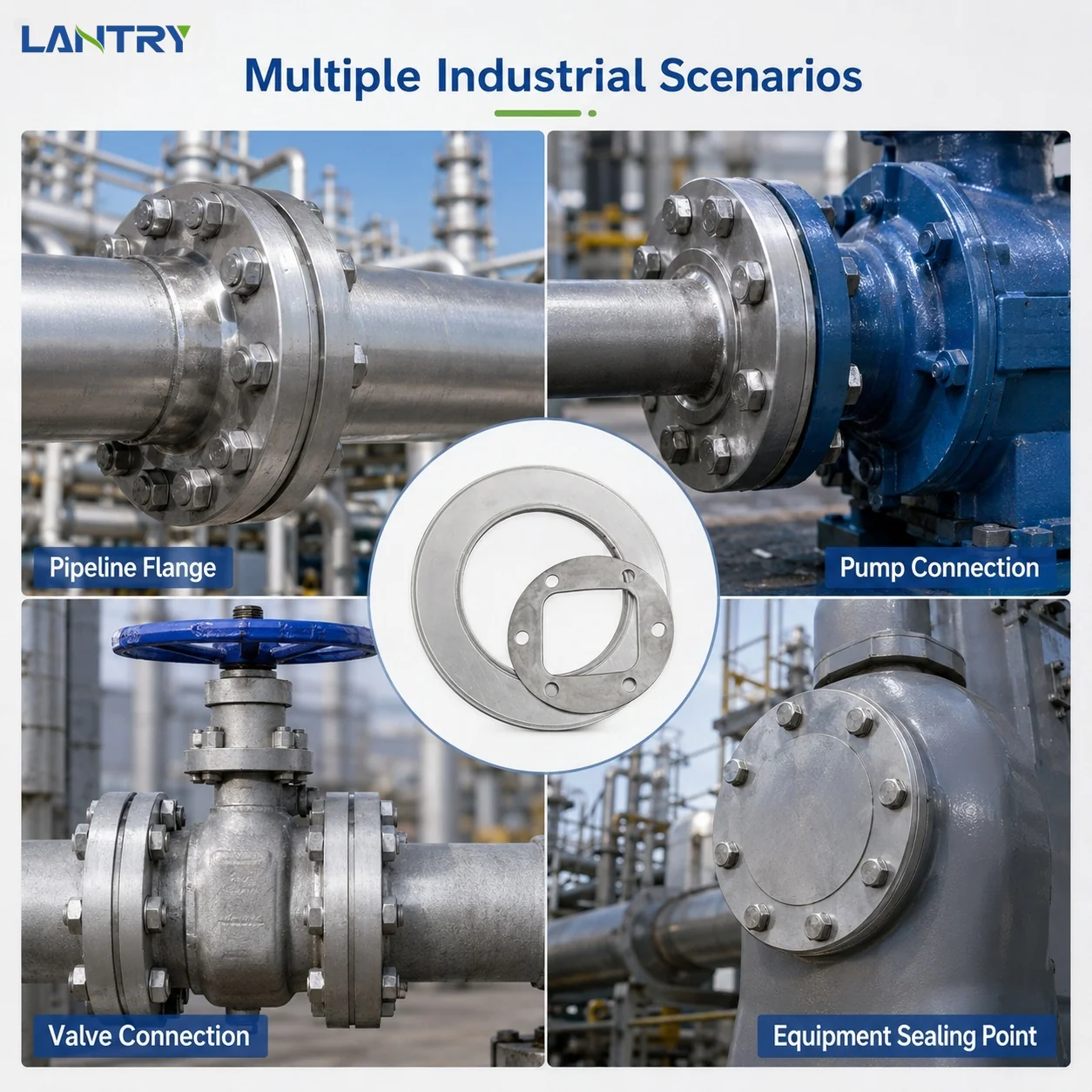

压力容器：如换热器、反应器的法兰密封。管道与阀门：适用于中低压工况的机泵、管道连接。化工与电力：用于腐蚀性介质或高温蒸汽环境。

选型与安装

选型依据：需匹配工况的温度、压力及介质特性，例如聚四氟乙烯包覆垫片耐腐蚀性强，石棉垫片耐高温。安装要求：法兰表面需平整，螺栓需均匀紧固以确保密封效果。

与金属缠绕垫的区别

金属包覆垫片以非金属材料为核心，金属层仅作包覆；而金属缠绕垫片由金属带与非金属带螺旋缠绕而成，具有多道密封和自紧功能，更适合温度、压力交变剧烈的环境。
